[건축기사]2019년 2회 실기 기출문제 복원

01 다음  설명이  뜻하는  계약방식의  용어를  쓰시오.
(1)  사회간접시설의 확충을 위해 민간이 자금조달과 공사를 완성하여 투자액의 회수를 위해 일정기간 운영하고 시 설물과 운영권을 발주측에 이전하는 방식
(2)  사회간접시설의 확충을 위해 민간이 자금조달과 공사를 완성하여 소유권을 공공부분에 먼저 이양하고,  약정기간 동안 그 시설물을 운영하여 투자금액을 회수하는 방식
(3)  사회간접시설의 확충을 위해 민간이 자금조달과 공사를 완성하여 시설물의 운영과 함께 소유권도 민간에 이전 되는 방식
(4)  발주자는 설계에서 시공까지 건물의 요구성능만을 제시하고 시공자가 재료나 시공방법을 선택하여 요구성능을 실현하는 방식

02 칸막이벽  면적  20㎡를  표준형벽돌  1.5B  두께로  쌓고자  한다.  이  때  현장에  반입하여야  하는  벽돌의 수량(소요량)을  산출하시오.  (단,  줄눈두께  10mm)



03 한중(寒中)콘크리트의  동결  저하  방지대책을  대한  대책을  2가지만  쓰시오.

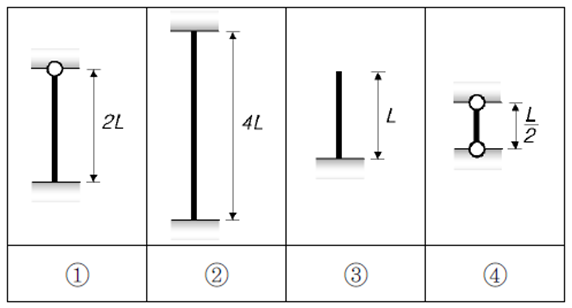

04 기둥의  재질과  단면  크기가  모두  같은  그림과  같은  4개의  장주의  좌굴길이를  쓰시오.

05 흙막이공사에서  역타설  공법(Top-Down  Method)의  장점을  4가지  쓰시오.



06 커튼월  공사  시  누수  방지대책과  관련된  다음  용어에  대해  설명하시오.
(1)  Closed  Joint:
(2)  Open  Joint:



07 금속판  지붕공사에서  금속기와의  설치순서를  번호로  나열하시오.
① 서까래 설치(방부처리를 할 것)
② 금속기와 Size에 맞는 간격으로 기와걸이 미송각재 설치
③ 경량철골 설치
④ Purlin 설치(지붕 레벨 고려)
⑤ 부식방지를 위한 철골 용접부위 방청도장 실시
⑥ 금속기와 설치



08 슬러리월(Slurry  Wall)  공법에  대한  다음  보기의  설명  중  빈칸에  들어갈  알맞은  말을  쓰시오.
[지하연속벽 공법인 슬러리월(Slurry  Wall)은 먼저 안내벽 (Guide Wall)을 설치한 후 ( ① )을(를) 사용하여 지반을 굴착하고 ( ② )을(를) 일으켜 세워서 설치한 후( ③ )을(를) 타설하여 지중에 연속벽체를 형성하는 공법으로 흙막이의 안정성이 뛰어나며, 차수성능이 우수하다.]



09 콘크리트  온도균열을  제어하는  방법으로  널리  사용되는  Pre-Cooling  방법과  Pipe-Cooling  방법을 설명하시오.
(1)  Pre-Cooling:
(2)  Pipe-Cooling:



10 기둥축소(Column  Shortening)  현상에  대한  다음  항목을  기술하시오.



11 철근콘크리트구조에서  균열모멘트를  구하기  위한  콘크리트의  파괴계수  fr을  구하시오. (단,  모래경량콘크리트  사용, fck=21MPa)



12 그림과  같은  단순보의  최대  휨응력을  구하시오.  (단,  보의  자중은  무시한다.)

13 그림에서와  같이  터파기를  했을  경우,  인접  건물의  주위  지반이  침하할  수  있는  원인을  3가지  쓰시오. (단,  일반적으로  인접하는  건물보다  깊게  파는  경우)



14 다음  데이터를  네트워크공정표로  작성하고,  각  작업의  여유시간을  구하시오.

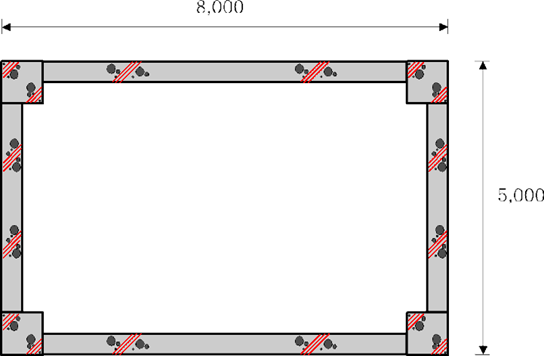

15 다음  그림과  같은  철근콘크리트조  건물에서  기둥과  벽체의  거푸집량을  산출하시오.
[조건]
• 기둥: 400mm × 400mm
• 벽두께: 200mm
• 높이: 3m
• 치수는 바깥치수: 8,000mm × 5,000mm
• 콘크리트 타설은 기둥과 벽을 별도로 타설한다.



16 대형  시스템  거푸집  중에서  갱폼(Gang  Form)의  장·단점을  각각  2가지씩  쓰시오.



17 그림과  같은  연속보의  지점반력  Va, Vb, Vc를  구하시오.



18 시트(Sheet)  방수공법의  단점을  2가지  쓰시오

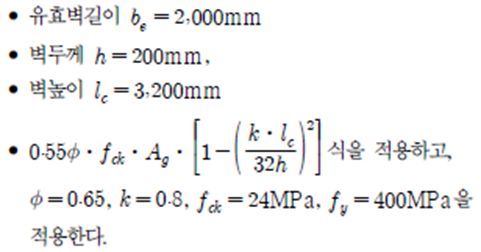

19 철근콘크리트  벽체의  설계축하중(ØPnw)을  계산하시오.

20 TS(Torque  Shear)형  고장력볼트의  시공순서를  번호로  나열하시오.
① 팁 레버를 잡아당겨 내측 소켓에 들어있는 핀테일을 제거
② 렌치의 스위치를 켜 외측 소켓이 회전하며 볼트를 체결
③ 핀테일이 절단되었을 때 외측 소켓이 너트로부터 분리 되도록 렌치를 잡아당김
④ 핀테일에 내측 소켓을 끼우고 렌치를 살짝 걸어 너트에 외측 소켓이 맞춰지도록 함



21 철골공사  습식  내화피복  공법의  종류를  3가지  쓰시오.



22 철근콘크리트 구조에서 탄성계수비를 보고 빈칸에 답을 쓰시오.



23 수중에  있는  골재의  중량이  1,300g이고,  표면건조내부포화상태의  중량은  2,000g이며,  이  시료를  완전 히  건조시켰을  때의  중량이  1,992일  때  흡수율을  구하시오.



24 다음  형강을  단면  형상의  표시방법에  따라  표시하시오.



25 콘크리트의  알칼리골재반응을  방지하기  위한  대책을  3가지  쓰시오.



26 강재의  항복비(Yield  Strength  Ratio)를  설명하시오





※     개인적으로 자격증 공부하며 참고로 하였던 내용 및 인터넷 자료를 기준으로 작성되어 실제 문제와 상이할 수 있습니다.

※     자격증 준비하시는 분들에게 도움이 되었으면 하는 마음으로 작성하였으나, 문제가 있다면 연락주시면 삭제하겠습니다.
