[건축기사]2018년 2회 실기 기출문제 복원
01 기준점(bench Mark)의 정의 및 설치 시 주의사항을 2가지 쓰시오
02 지반천공(Boring)을 하는 목적에 대하여 3가지를 쓰시오.
03 아일랜드식 터파기 공법의 시공순서에서 번호에 들어갈 내용을 쓰시오.
[ 흙막이 설치 - ( ) - ( ) - ( ) - 주변부 흙파기 - 지하구조물 완성 ]
04 흙막이의 계측관리시 계측에 사용되는 측정기 중 3가지를쓰시오
05 언더피닝 공법ㅇ르 적용해야 하는 경우를 2가지 쓰시오
06 다음 용어를 설명하시오
(1) 이형철근
(2) 배력근
07 다음 설명과 같은 거푸집을 아래의 보기에서 골라 번호로 쓰시오.
[ ① 슬라이딩폼(Sliding Form) ②데크플레이트(Deck Plate) ③트래블링폼(Treveling Form) ④와플폼(Waffle Form) ]
(1) 무량판 구조에서 2방향 장선 바닥판 구조가 가능하도록 된 특수상자 모양의 기성재 거푸집
(2) 대형 시스템화 거푸집으로서 한 구간 콘크리트 타설후 다음 구간으로 수평이동이 가능한 거푸집
(3) 유닛(unit) 거푸집을 설치하여 요크(Tork)로 거푸집을 끌어올리면서 연속해서 콘크리트를 타설가능한 수직활동 거푸집
(4) 아연도철판을 절곡해서 만든 하부거푸집판 용도로써 사용되며, 동바리 수량 감소, 별도의 해체작업이 불필요한 것
08 "건축공사표준시방서에 따른 거푸집널 존치기간 중의 평균기온이 10℃ 이상인 경우에 콘크리트의 압축강도 시험을 하지 않고 거푸집을 떼어 낼 수 있는 콘크리트의 재령 (일)을 나타낸 표이다. 빈 칸에 알맞은 숫자를 표기하시오."
09 다음 그림을 보고 해당하는 줄눈의 명칭을 적으시오
10 고강도 콘크리트의 폭렬현상에 대하여 설명하시오
11 철골 주각부는 고정주각, 핀주각, 매립형주각 3가지로 구분된다. 다음 그림과 적합한 주각부 명칭을 쓰시오
12 목재에 가능한 방부제 처리법 3가지 쓰시오
13 다음 금속공사에서 사용되는 철물이 뜻하는 용어를 설명하시오
(1) Metal Lath
(2)Punching Metal
14 다음에서 설명하는 용어를 쓰시오.
- 들라이비트라는 일종의 못박기총을 사용하여 콘크리트나 강재 등에 박는 특수 못
- 머리가 달린 것을 H형, 나사로 된 것을 T형이라고 한다. 1
5 열가소성 수지와 열경화성 수지의 종류를 각각 2가지씩 쓰시오
16 공동도급(Joint Venture)의 운영방식별 종류를 3가지 쓰시오
17 흐트러진 상태의 흙 10m3를 이용하여 10m2의 면적에 다짐 상태로 50cm 두께를 터돋우기 할 때 시공 완료된 다음의 흐트러진 상태의 토량을 산출하시오.(단, 이 흙의 L=1.2, C=0.9이다)
(1) 다짐상태의 토량
(2) 다짐후 잔여토량
(3) 흐트러진 상태의 토량
18 그림가 같은 독립기초의 2방향 전단(Punching Shear) 위험단면 둘레길이(mm)를 구하시오.
(단, 위험단면의 위치는 기둥면에서 075d 위치를 적용한다.)
19 H-400x300x9x14 형강의 플랜지의 판폭 두께비를 구하시오.

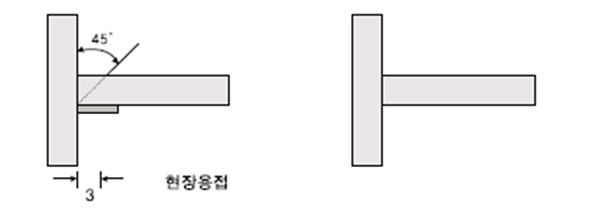

20 그림과 같은 맞댐용접(Groove Welding)을 용접기호를 사용하여 표현하시오.
21 벽면적 100m2에 표준형벽돌 1.5B 쌓기 시 붉은벽돌 소요량을 산출하시오.
22 콘크리트 블록의 압축강도가 8N/mm2 이상으로 규정되어 있다. 390x190x190mm 블록의 압축강도를 시험한 결과 600,000N, 500,000N, 550,000N에서 파괴되었을 때 합격 및 불합격을 판정하시오.
23 바닥 미장면적이 1,000m2일 때, 1일 10인 작업 시 작업소요일수를 구하시오. (단, 아래와 같은 품셈을 기준으로 하며 계산과정을 쓰시오)
[품셈기준] 바닥미장 품셈(m2) 미장공 / 인 / 수량 0.05
24 그림과 같은 캔틸레버 보의 A점으로부터 우측으로 4m 위치인 C점의 전단력과 휨모멘트를 구하시오.
25 그림과 같은 구조물에서 T부재에 발생하는 부재력을 구하시오
26 다음 데이터를 네트워크공정표로 작성하고, 각 작업의 여유시간을 구하시오.
※ 개인적으로 자격증 공부하며 참고로 하였던 내용 및 인터넷 자료를 기준으로 작성되어 실제 문제와 상이할 수 있습니다.
※ 자격증 준비하시는 분들에게 도움이 되었으면 하는 마음으로 작성하였으나, 문제가 있다면 연락주시면 삭제하겠습니다.
