[건축기사]2020년 4회 실기 기출문제 복원

01 다음 평면도에서 평규준틀과 귀규준틀의 개수를 구하시오.
(1)  귀규준틀 :  (            )개소
(2)  평규준틀 :  (            )개소

02 지반조사 시 실시하는 보링(Boring)의 종류를 3가지 쓰시오.



03 지하연속벽(Slurry  Wall)공법에 사용되는 안정액의 기능을 2가지 쓰시오.



04 흙막이벽의 계측에 필요한 기기류를 3가지 쓰시오.



05 흐트러진 상태의 흙 10m3를 이용하여 10m2의 면적에 다짐 상태로 50cm 두께를 터돋우기 할 때 시공완료된 다음의 흐트러진 상태의 토량을 산출하시오.
(단,  이 흙의 L=1.2, C=0.9이다.)



06 기초와 지정의 차이점을 기술하시오.
(1)  기초
(2)  지정



07  철근의 이음방법에는 콘크리트와의 부착력에 의한 (   ①   )  외에 (   Ⓒ   )  또는 연결재(Coupler,  커플러)를 사용한 (   Ⓒ   )이 있다.



08 염분을 포함한 바다모래를 골재로 사용하는 경우 철근 부식에 대한 방청상 유효한 조치를 4가지 쓰시오.



09 섬유보강 콘크리트에 사용되는 섬유의 종류를 3가지 쓰시오.



10 매스콘크리트(Mass  Concrete)  시공에서 콘크리트 재료의 일부 또는 전부를 냉각시켜 콘크리트의 온도를 낮추는 방법을 무엇이라 하는가?



11 지름 300mm,  길이 500mm의 콘크리트 시험체의 쪼갬인장강도 시험에서 최대하중이 100kN으로 나타났다면 이 시험체의 인장강도를 구하시오.



12 철근콘크리트로 설계된 보에서 압축을 받는 D22  철근의 기본정착길이를 구하시오. (단,  경량콘크리트계수 λ=1, fck=24MPa, fy=400MPa)



13 철근콘크리트 기초판의 크기가 2m × 4m 일 때 단변방향으로의 소요전체철근량이 4,800mm2이다.  유효폭 내에 배근하여야 할 철근량을 구하시오.



14 철골공사 용접방법 중 다음에 설명하는 용접방법을 기재하시오.
(1)  한쪽 또는 양쪽 부재의 끝을 용접이 양호하게 될 수 있도록 끝단면을 비스듬히 절단(개선)하여 용접하는 방법
(2)  두 부재를 일정한 각도로 접합한 후 2장의 판재를 겹치거나 T자형 ,十자형의 교차부를 등변 삼각형 모양으로 접합부을 용접하는 방법



15  철골부재 용접접합부에 있어서 용접이음새나 받침쇠의 관통을 위해 또한 용접이음새끼리 교차를 피하기 위해 설치하는 원호상의 구멍을 무엇이라 하는지 용어를 쓰고,  기둥과 보의 강접합에 대해 간략히 도해하시오.
(1)  용어
(2)  도해



16 강합성 데크플레이트 구조에 사용되는 시어커넥터(Shear  Connector)의 역할에 대하여 설명하시오.



17 기둥축소(Column  Shortening)  현상에 대해 설명하시오.



18 철골 주각부(Pedestal)는 고정주각,  핀주각,  매립형주각 3가지로 구분된다. 그림과 적합한 주각부의 명칭을 쓰시오.

19 조적조 블록벽체의 습기침투의 원인을 4가지 쓰시오.



20 기존의 멤브레인(Membrane)  계통의 방수를 하지 않고 수중,  지하구조물의 콘크리트 강도 증진 및 수밀성,  내구성 향상과 콘크리트 성능개선 효과 등을 동시에 얻고자 콘크리트 구조물 단면 전체를 방수화하는 공법의 명칭을 쓰시오.



21 커튼월공사에서 발생될 수 있는 유리의 열파손 매커니즘에 대해 설명하시오.



22 다음의 공사관리 계약방식에 대하여 설명하시오.
(1)  CM  for  Fee  방식 :
(2)  CM  at  Risk  방식 :



23 민간 주도하에 Project(시설물)  완공 후 발주처(정부)에게 소유권을 양도하고 발주처의 시설물 임대료를 통하여 투자비가 회수되는 민간투자사업 계약방식의 명칭은?



24 히스토그램(Histogram)의 작성순서를 보기에서 골라 번호 순서대로 쓰시오.



25 다음 데이터를 이용하여 정상공기를 산출한 결과 지정공기보다 3일이 지연되는 결과였다.  공기를 조정하여 3일의 공기를 단축한 네트워크공정표를 작성하고 아울러 총공사금액을 산출하시오.

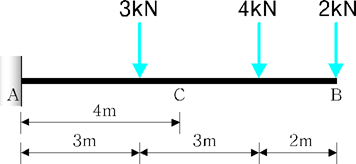

26 그림과 같은 캔틸레버 보의 A점으로부터 우측으로 4m  위치인 C점의 전단력과 휨모멘트를 구하시오.





※     개인적으로 자격증 공부하며 참고로 하였던 내용 및 인터넷 자료를 기준으로 작성되어 실제 문제와 상이할 수 있습니다.

※     자격증 준비하시는 분들에게 도움이 되었으면 하는 마음으로 작성하였으나, 문제가 있다면 연락주시면 삭제하겠습니다.
